原理：铝单板两侧折出**勾搭勾边**，斜插卡入专用勾搭副龙骨卡槽，板与板互相搭接咬合，可单块拆卸检修，多用于室内大堂、走廊天花。

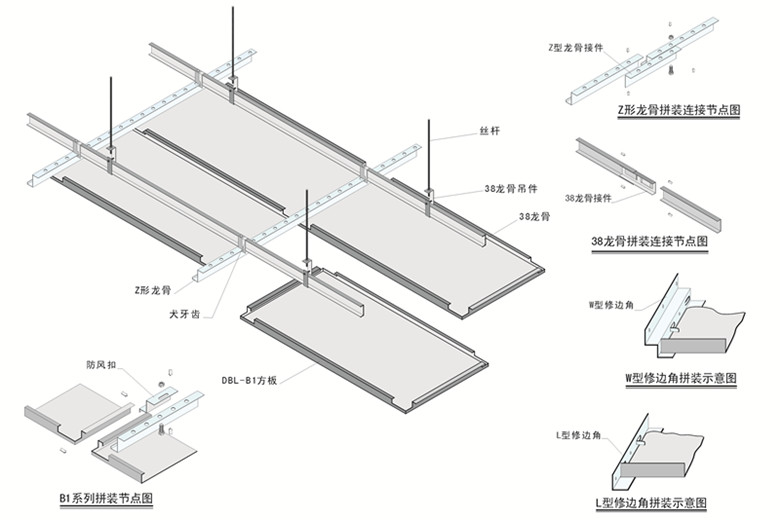

一、系统组成

1. **吊杆**：Φ8‑10mm 全牙螺杆，膨胀螺栓固定结构顶，间距≤1200mm

2. **主龙骨（承载龙骨）**：C 型镀锌轻钢 / 铝合金，间距≤1200mm

3. **勾搭副龙骨**：专用勾搭卡槽龙骨，垂直主龙骨布置，**间距等于铝板有效宽度**

4. **勾搭铝单板**：板两边带折弯勾搭边，板厚 1.5‑2.5mm

5. **配件**：吊挂件、防风卡扣、L 型收边角铝、橡胶垫片

## 二、完整施工步骤

### 1、测量放线

1. 根据图纸弹出吊顶标高水平线、主龙骨中心线、吊杆点位。

2. 在四周墙体标记标高，固定 L 型收边角铝。

3. 吊点间距**≤1200mm**；副龙骨中心距严格匹配铝板有效宽度。

### 2、安装吊杆 + 主龙骨

1. 结构顶面打膨胀螺栓固定吊杆，吊杆尽量垂直。

2. 吊挂件把主龙骨挂接在吊杆上，螺母调节高度；**拉通线调平**，水平误差≤3mm。

3. 主龙骨接长要对接牢固，过长吊顶增加角铁转换层。

### 3、安装勾搭副龙骨

1. 勾搭副龙骨与主龙骨**垂直布置**，用专用吊件挂接在主龙骨下方。

2. 逐根调平，保证所有副龙骨在同一水平面；龙骨接口错开。

3. 大跨度、公共区域建议加装**防风卡扣**，防止铝板受风压脱落。

### 4、铝单板铺装（核心）

>

> 安装顺序：**从中间向两边安装，减少累计误差**

1. 铝板倾斜 45°，先把铝板一侧勾搭勾边斜插进勾搭龙骨卡槽内。

2. 向上托住铝板，将另外一侧勾边推入相邻龙骨卡槽，轻压到位，听到咬合声。

3. 后一块板的搭边压在前一块板上，板与板互相勾搭咬合。

4. 每装 3‑5 块，用靠尺检查板面平整度、板缝宽窄，吸盘微调位置。

5. **板缝一般 5‑10mm 开放式缝，不打胶；密闭方案可加胶条**。

>

> ⚠️最后一块收口板：需要裁切板边，**去掉一侧勾搭边**，搭在收边角铝上就位。

### 5、风口、灯具、检修口处理

- 开孔尽量工厂预制；现场开孔，孔四周必须加**加强筋**，防止铝板变形翘曲。

- 检修口位置保留可拆装勾搭板，不得螺丝封死。

### 6、收边、清理、验收

1. 墙体、柱边用 L 型角铝收边，裁切铝板贴合收边。

2. 撕掉铝板保护膜，清洁板面。

3. 验收标准：2 米靠尺平整度≤2mm；板缝高低差≤1mm；手扳铝板无松动翘边。

## 三、关键注意事项

1. **龙骨间距严禁超标**：吊杆、主龙骨最大 1200mm；副龙骨严格按板宽排布，不能放大。

2. 勾搭勾边必须**完全卡入龙骨卡槽**，禁止半挂，否则后期掉板、翘边。

3. 铝板热胀冷缩，板缝不能压死，预留伸缩间隙。

4. 有风压的空间（大堂、中庭），必须配置**防风扣**，不能只靠单纯勾搭。

5. 拆卸：吸盘吸住板面，向上托起、斜角取出单块板，方便检修上部管线。

## 四、常见故障

- 板缝弯曲不直：副龙骨走位，重新校正副龙骨。

- 板面翘边：勾边没有完全卡入卡槽；龙骨不平。

- 吊顶下坠：吊杆间距过大、主龙骨选型太薄。

- 震动异响：龙骨与铝板之间增加橡胶垫片缓冲。
